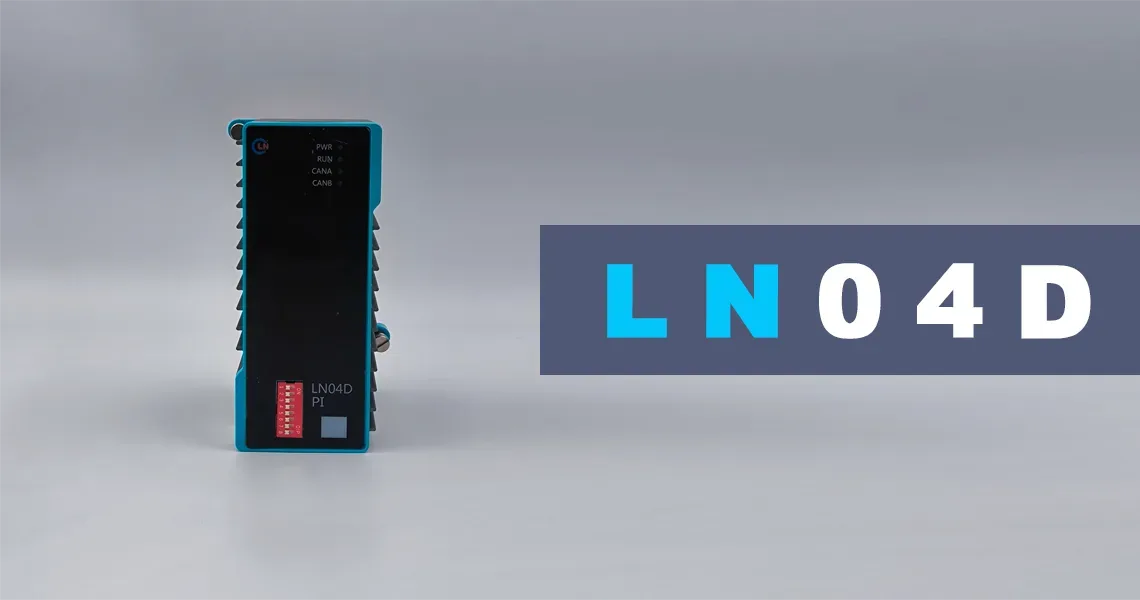

ماژول ورودی پالس ایزوله مدل LN04D دارای ۴ کانال ورودی است که می‌توان از آن برای اندازه‌گیری سرعت چرخش تجهیزات، درجهٔ الکتریکی دستگاه‌های الکتریکی و نیز انباشت زغال‌سنگ مصرفی استفاده کرد. هر کانال دارای دو روش کار است: اندازه‌گیری بسامد پالس و اندازه‌گیری مقدار انباشته، که قابل انتخاب توسط جامپر (jumper) می‌باشند. در حالت اندازه‌گیری بسامد پالس، از روش اندازه‌گیری با دقت برابر استفاده شده و محدودهٔ اندازه‌گیری از ۰٫۰۰۱ تا ۱۰ کیلوهرتز است. در حالت اندازه‌گیری انباشته، بیشترین مقدار قابل ثبت به ۴٬۲۹۴٬۹۶۷٬۲۹۵ می‌رسد.
حالت‌های ورودی : شامل حالت پرو جریان گردابی، حالت پالس، حالت سینوسی و حالت موج مربعی است.
هنگام کار ماژول، سیگنال پالس ورودی توسط مدار ورودی تنظیم شده و از طریق ایزولاسیون نوری به میکروکنترلر متصل می‌شود. میکروکنترلر مقادیر اندازه‌گیری‌شده را از طریق رابط ارتباطی CAN به واحد پردازش داده ارسال می‌کند.
ماژول LN-04 یک ماژول ورودی ۴‑کاناله است که برای اندازه‌گیری بسامد و سیگنال‌های پالس طراحی شده است. این ماژول محدودهٔ اندازه‌گیری ۰٫۰۰۱ تا ۱۰ کیلوهرتز را پشتیبانی کرده و سیگنال‌های نوع AC با ولتاژ ۱ تا ۲۴ ولت یا سیگنال‌های پالس را می‌پذیرد؛ همچنین سیگنال‌های DC نیز با تنظیم آستانهٔ تحریک (ترِگِر) قابل خواندن هستند. دقت اندازه‌گیری بالا بوده و خطای بسامد کمتر از «نتیجهٔ اندازه‌گیری × ۰٫۰۰۱ هرتز / تعداد پالس ± ۱» مشخص شده است، با قابلیت افزایش دقت به مقدار ±۰٫۰۰۱ هرتز. نرخ نمونه‌برداری برای تمام کانال‌ها یک بار در ثانیه است، به جز پالس‌های با بسامد پایین که هر سیکل یک بار خوانده می‌شوند.
در بخش ارتباطات، ماژول دارای دو رابط افزونه (redundant) با نرخ‌های باود قابل انتخاب ۵۰۰ کیلوبیت بر ثانیه، ۱۰۰۰ کیلوبیت بر ثانیه، ۱۰۰ کیلوبیت بر ثانیه یا ۲۰ کیلوبیت بر ثانیه است که انتقال دادهٔ مطمئن را تضمین می‌کند.
منبع تغذیه نیز افزونه است و دو مسیر ورودی با پشتیبانی از ولتاژ ۲۴ ولت DC ±۱۰٪ دارد. ولتاژ ایزولاسیون تغذیه ۱۰۰۰ ولت DC و حداکثر توان مصرفی ۳ وات است.
تنظیمات ماژول به سادگی با استفاده از چندین مجموعه جامپر انجام می‌شود: یکی برای انتخاب نوع سیگنال ورودی AC یا DC، دیگری برای تنظیم آستانهٔ اشمیت‌تریگر، و سومی برای انتخاب بین اندازه‌گیری بسامد یا مقدار انباشته. آدرس ماژول توسط کلید دیپ‌سوییچ تنظیم می‌گردد و هر کانال ورودی از قابلیت ریست سخت‌افزاری برای اندازه‌گیری مقدار انباشته پشتیبانی می‌کند.
از دیگر ویژگی‌ها می‌توان به فیوز سریع‌القطع برای حفاظت، محدودهٔ دمای کاری از ۱۰- تا ۶۰ درجهٔ سانتی‌گراد و طراحی مقاوم مناسب برای محیط‌های صنعتی اشاره کرد.
ویژگی ها :
انعطاف‌پذیری در دو حالت اندازه‌گیری :
هر یک از ۴ کانال را می‌توان به‌طور مستقل با استفاده از جامپر طوری تنظیم کرد که در یکی از دو حالت زیر کار کند: حالت بسامد با دقت بالا (۰٫۰۰۱ تا ۱۰ کیلوهرتز) یا حالت شمارشگر انباشته (تا ۴٫۲۹ میلیارد تعداد).
سازگاری گسترده با سیگنال‌های گوناگون :
این ماژول ورودی‌های جریان گردابی، پالس، موج سینوسی و موج مربعی (با ولتاژ ۱ تا ۲۴ ولت AC/DC) را می‌پذیرد و دارای آستانه‌های قابل تنظیم اشمیت‌تریگر است، که آن را برای استفاده با انواع حسگرهای صنعتی انعطاف‌پذیر می‌سازد.
منبع تغذیه و ارتباطات افزونه برای افزایش قابلیت اطمینان :
دو ورودی تغذیهٔ ۲۴ ولت DC (با ایزولاسیون ۱۰۰۰ ولتی) و دو رابط CAN افزونه با نرخ‌های باود قابل انتخاب، عملکرد بی‌وقفه و انتقال امن داده‌ها را تضمین می‌کنند.
تنظیمات سادهٔ سخت‌افزاری و ریست :
جامپرهای روی برد و کلیدهای دیپ‌سوییچ امکان انتخاب آسان نوع ورودی، آستانهٔ تحریک، حالت اندازه‌گیری و آدرس ماژول را فراهم می‌کنند؛ همچنین هر کانال دارای یک ریست سخت‌افزاری برای مقادیر انباشته می‌باشد.
