ماژول خروجی آنالوگ ایزوله مدل LN05D
ماژول خروجی آنالوگ ایزوله در سه مدل LN05D، LN05D8 و LN05D-RD تولید می‌شود.
ماژول خروجی آنالوگ ایزولهٔ LN05D دارای ۴ کانال خروجی آنالوگ است. کانال‌ها هم نسبت به یکدیگر و هم نسبت به واحد پردازشگر مرکزی (MCU) ایزوله هستند و قابلیت خروجی سیگنال جریان ۴ تا ۲۰ میلی‌آمپر را دارند، بنابراین نیازی به نصب جداکنندهٔ اضافی نیست. در حین کار ماژول LN05D، داده‌های خروجی از طریق رابط ارتباطی CAN به MCU ارسال شده و پس از ایزولاسیون نوری، به مبدل دیجیتال به آنالوگ (D/A) فرستاده می‌شوند تا خروجی تولید گردد. نوع سیگنال (ولتاژ یا جریان) را می‌توان از طریق جامپر (jumper) انتخاب کرد. در صورت بروز اختلال در ارتباط ماژول، خروجی در آخرین مقدار خود باقی می‌ماند (تغییری نمی‌کند).

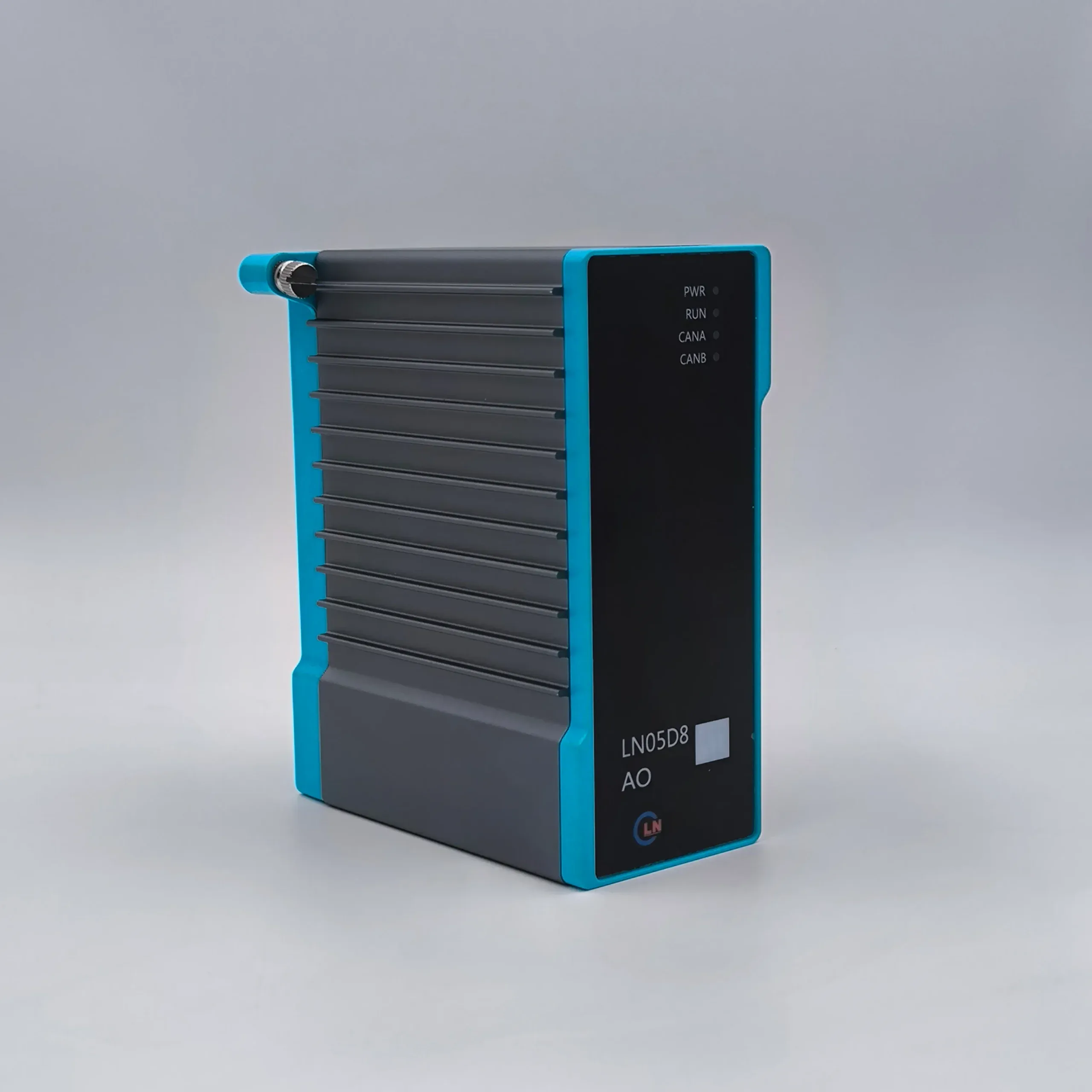

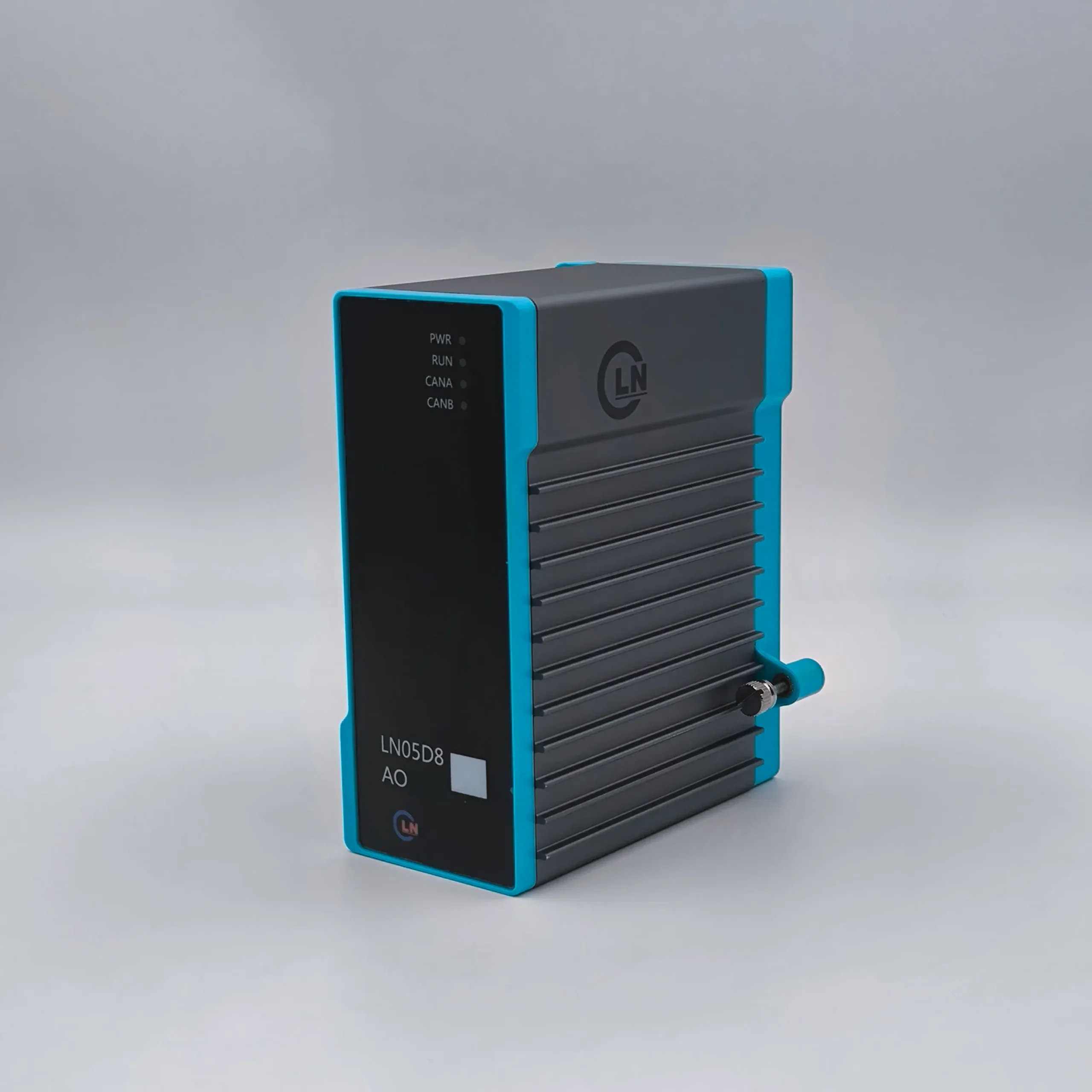

ماژول خروجی آنالوگ ایزولهٔ LN-05D8 دارای ۸ کانال خروجی آنالوگ است و اصول عملکرد آن همانند ماژول LN05D می‌باشد.
اطلاعات فنی مربوط به سه مدل ماژول LN05D، LN05D8 و LN05D-RD
این برگهٔ اطلاعات فنی، سه مدل ماژول LN05D، LN05D8 و LN05D-RD را پوشش می‌دهد. بخش ورودی، بسته به مدل، دارای ۴ یا ۸ کانال ایزوله است و همهٔ کانال‌ها نسبت به یکدیگر ایزوله می‌باشند. این ماژول‌ها انواع سیگنال از جمله ۴ تا ۲۰ میلی‌آمپر، ۰ تا ۱۰ میلی‌آمپر، ۱ تا ۵ ولت و ۰ تا ۱۰ ولت را می‌پذیرند و دقت خروجی ۰٫۱٪ را ارائه می‌دهند. در بخش ارتباطات، ظرفیت بار حداکثر ۵۰۰ اهم است. ماژول‌ها دارای دو پورت رابط افزونه (Redundant) هستند و از نرخ‌های انتقال گوناگون شامل ۵۰۰، ۱۰۰۰، ۱۰۰ و ۲۰ کیلوبیت بر ثانیه پشتیبانی می‌کنند. در بخش تغذیه، سیستم دارای دو ورودی برق افزونه است، ولتاژ کاری ۲۴ ولت DC با تحمل ±۱۰٪ داشته و ایزولاسیون تغذیه تا ۱۰۰۰ ولت DC ارائه می‌شود. حداکثر توان مصرفی ۵ وات است. ویژگی‌های دیگر عبارتند از: فیوز سریع‌شکن تعبیه‌شده در ماژول، آدرس‌دهی دستی با کلید دیپ‌سوییچ، و محدودهٔ دمای کاری ۱۰– تا ۶۰+ درجهٔ سانتی‌گراد.
ماژول خروجی آنالوگ ایزولهٔ دوگانهٔ افزونه (Redundant) مدل LN-05D-RD :
این ماژول از دو کارت A و B تشکیل شده و دارای ۸ کانال خروجی آنالوگ است. در حین کار ماژول، کارت A و کارت B همواره با یکدیگر ارتباط برقرار کرده و قضاوت افزونگی (Redundancy) دوگانه را انجام می‌دهند تا در صورت خرابی یکی از کارت‌ها، ماژول همچنان بتواند به‌طور عادی به کار خود ادامه دهد.
در ادامه، حالت‌های کاری ماژول دوگانهٔ افزونهٔ ایزولهٔ خروجی آنالوگ LN05D-RD توضیح داده می‌شود:
1.کارت تکی (حالت تک کارته):
تنها یک کارت نصب شده باشد، چراغ MASTER آن ماژول همواره قرمز است. خروجی‌های دیجیتال به‌طور عادی بسته (Normally Closed) هستند. خروجی دیجیتال کارت دیگر که استفاده نمی‌شود، به‌طور عادی باز (Normally Open) است. حالت عملکرد این مدل، همانند ماژول LN05D8 می‌باشد.
۲. حالت هر دو کارت به‌عنوان مستر (Master):
دو کارت به‌صورت موازی استفاده می‌شوند، در این حالت چراغ MASTER هر کارت به‌صورت چشمک‌زن قرمز و سبز درمی‌آید. خروجی‌های دیجیتال به‌طور عادی باز (Normally Open) هستند.
۳. حالت تک‌مستر (خرابی یکی از دو کارت):
اگر یکی از دو کارت معیوب شود، چراغ MASTER کارت معیوب به‌صورت چشمک‌زن قرمز و سبز در می‌آید، خروجی‌های دیجیتال به‌طور عادی باز هستند و چراغ MASTER کارت سالم به‌صورت ثابت قرمز می‌ماند. در این حالت، ماژول همچنان می‌تواند به‌طور عادی ارتباط برقرار کرده و کار کند و بنا به نیاز، کارت معیوب تعمیر یا تعویض می‌شود. اگر در حین تعمیر و تعویض نیاز به حفظ خروجی باشد، تنها کافی است کارت معیوب را تعویض نمایید.
۴. خرابی هر دو کارت:
هر دو کارت دچار خرابی شده باشند، در این حالت چراغ MASTER هر دو کارت به‌صورت چشمک‌زن قرمز و سبز در می‌آید. خروجی‌های دیجیتال هر دو کارت به‌طور عادی باز هستند و خروجی در آخرین مقدار خود باقی می‌ماند (تغییری نمی‌کند). برای اینکه هنگام تعمیر و تعویض، خروجی حفظ شود، باید یکی از کارت‌ها را خارج کنید. پس از نصب کارت جدید، اگر ماژول تازه‌وارد شده در حالت مستر کار کند، کارت معیوب دیگر نیز بنا به نیاز تعمیر یا تعویض خواهد شد.
ویژگی ها :
جداسازی کامل کانال به کانال و سیستم :
تمام کانال های خروجی از یکدیگر و از MCU جدا شده اند و نیاز به جدا کننده های خارجی را از بین می برند و یکپارچگی سیگنال را افزایش می دهند.
اضافه کاری داخلی برای عملیات بدون وقفه :
مدل LN05D-RD از کارت های دوگانه A/B با ارتباطات مداوم استفاده می کند و عملکرد عادی را حتی اگر یک کارت شکست بخورد ، تضمین می کند.
پیکربندی سیگنال و ارتباطات انعطاف پذیر :
ماژول ها از انواع سیگنال های متعدد (4-20 میلی آمپر ، 0-10 ولت و غیره) پشتیبانی می کنند.) از طریق jumpers ، به علاوه دو پورت اضافی می تواند با نرخ baud قابل انتخاب (تا 1000 kbps).
خروجی بی خطر و تعمیر و نگهداری Hot-Swap :
در صورت از دست دادن ارتباطات ، خروجی آخرین مقدار خود را حفظ می کند ؛ کارت های معیوب می توانند در حالی که خروجی را حفظ می کنند ، به لطف طراحی دو کارت و فیوز قطع سریع جایگزین شوند.
