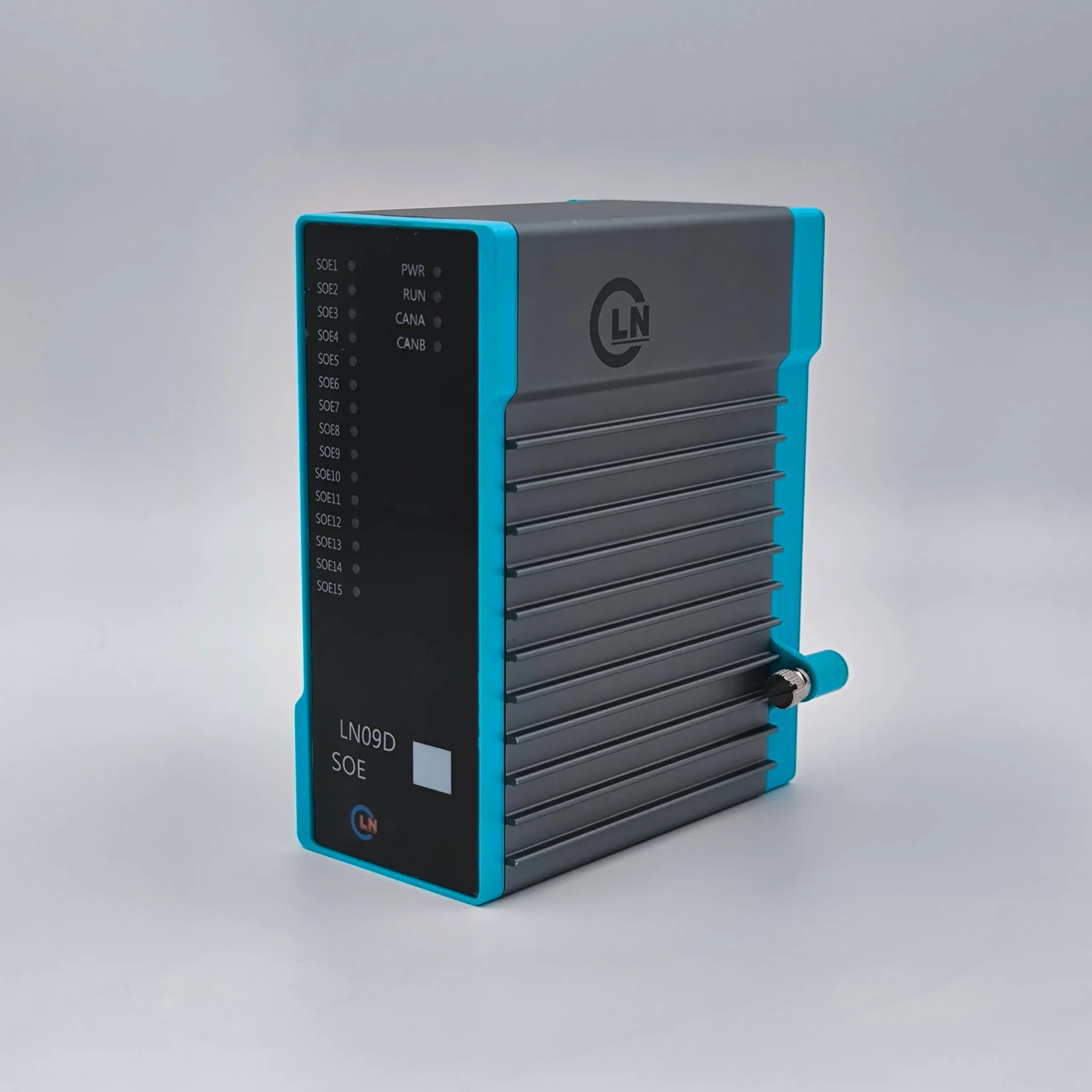

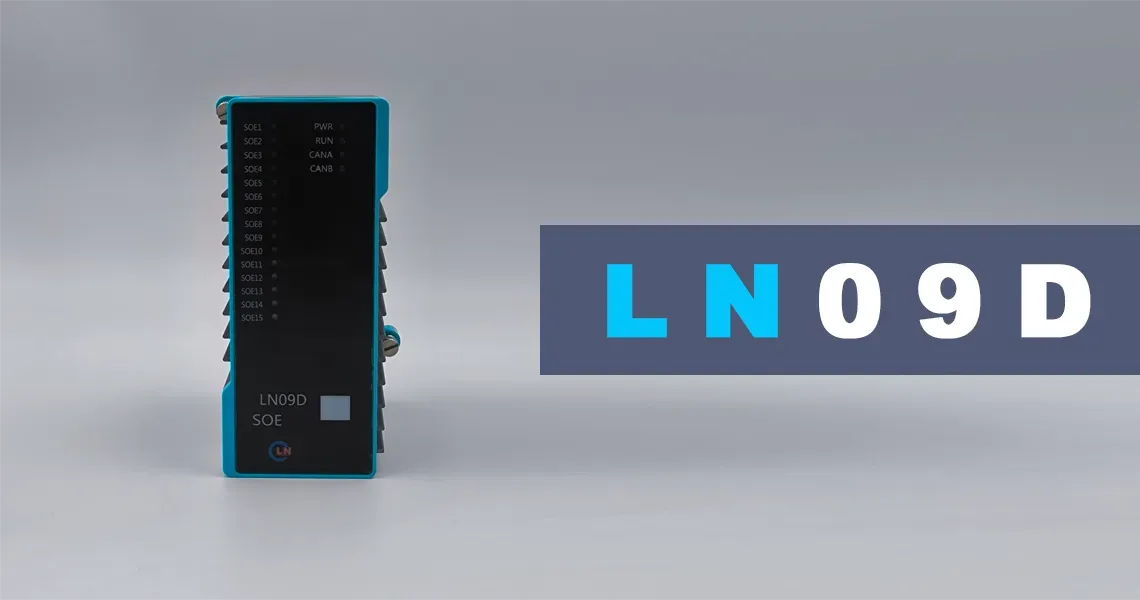

ماژول LN09D ایزوله SOE
ماژول خروجی دیجیتال ایزوله از دو مدل تشکیل شده است: LN07D و LN07D-RD.
ماژول خروجی دیجیتال ایزوله LN07D دارای ۱۶ کانال خروجی دیجیتال، با قابلیت ارتباط گذرگاه میدانی CAN است. زمانی که ماژول LN07D در حال کار است، داده‌های خروجی از طریق رابط ارتباطی گذرگاه میدانی CAN به MCU ارسال شده و سپس از طریق رله خروجی داده می‌شوند. ماژول خروجی دیجیتال LN07D از برد خروجی دیجیتال و برد رله LN-JDQ تشکیل شده است. این دو برد به‌صورت فیزیکی از یکدیگر جدا نیستند و رله خروجی به‌طور مستقیم قابل کنترل است.
ماژول LN09D دارای ۱۵ کانال خروجی از نوع کنتاکت خشک با رزولوشن ۱ میلی‌ثانیه است، از همگام‌سازی زمانی مبتنی بر CAN با دقت ۱ میلی‌ثانیه پشتیبانی می‌کند، با تغذیهٔ ۲۴ ولت جریان مستقیم ±۱۰ درصد کار می‌کند، و برای افزایش قابلیت اطمینان، شامل ارتباطات و منابع تغذیهٔ افزونه (redundant) می‌باشد.
ویژگی ها :
کانال های تماس خشک با وضوح بالا :
این ماژول 15 کانال خروجی مستقل تماس خشک با وضوح 1 میلی ثانیه را فراهم می کند که امکان تشخیص و ضبط دقیق رویدادهای دیجیتال سریع را فراهم می کند.
همگام سازی دقیق زمان مبتنی بر قوطی :
با استفاده از رابط CAN با یک واحد LN-GPS ، ماژول دقت هماهنگ سازی زمان 1 میلی ثانیه را به دست می آورد و اطمینان حاصل می کند که زمان بندی رویداد در کل سیستم سازگار است.
منبع تغذیه اضافی برای قابلیت اطمینان :
LN09D با 24 vdc ±10 ٪ کار می کند و شامل ورودی های قدرت اضافی دوگانه است ، بنابراین اگر یک منبع قدرت شکست بخورد ، دیگری بدون وقفه به تامین ماژول ادامه می دهد.
ارتباط دوگانه متقابل-بی فایده :
این ماژول دارای دو رابط ارتباطی مستقل CAN است که از یکدیگر پشتیبانی می کنند ، با نرخ های baud قابل انتخاب (500/1000/100/20 kbps) ، که انتقال داده های مداوم را حتی اگر یک کانال شکست بخورد ، تضمین می کند.
